Coffret alarme CA16S SREI
Le CA16S est une centrale d’alarmes techniques ultra-plate dotée de 16 entrées indépendantes et 17 sorties relais.
Conçu pour les installations compactes, son boîtier de 25 mm d’épaisseur s’intègre facilement en baie ou en armoire.
Fonctionnement
Détection et relais CA16S
Après mémorisation de l'état de veille via un bouton interne, tout changement d’état déclenche l’alarme sonore, allume la LED correspondante et ferme le relais associé.Une sortie Klaxon et une sortie transmission RCA permettent la supervision à distance.
Un appui sur le bouton RAZ coupe temporairement le buzzer, mais les relais et LED restent activés tant que l’état de veille n’est pas rétabli.
- 16 entrées (ouverture ou fermeture de boucle)
- 16 sorties relais + 1 sortie Klaxon
- 1 sortie transmission (fiche RCA blindée)
- 1 voyant vert “sous tension”
- 16 LEDs rouges haute luminosité
- 1 poussoir RAZ alarme sonore

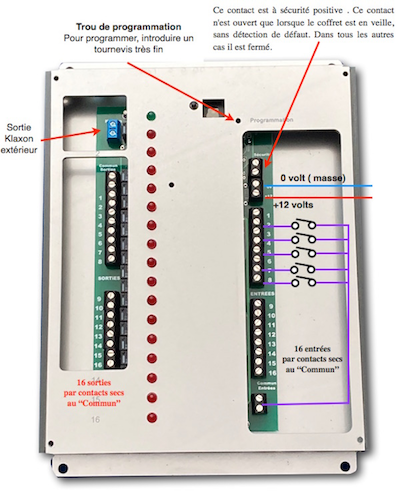

Bornier
Connexions CA16S
- 16 bornes entrées
- 2 bornes communs entrées
- 16 bornes sorties
- 2 bornes communs sorties
- 2 bornes Klaxon
- 1 fiche alimentation 12 Vcc

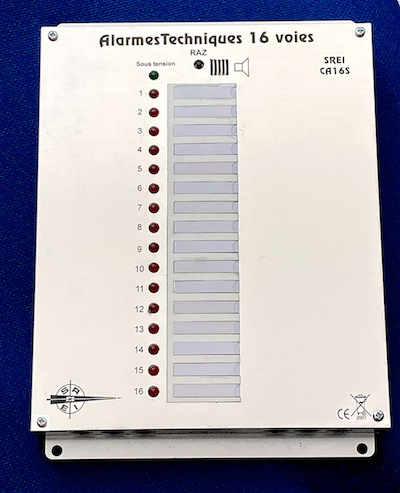

Dimensions et finition
Boîtier CA16S 25 mm
- Dimensions : 190 x 180 x 25 mm
- Boîtier plexiglas métallisé
- Façade aluminium gravée au laser
Initialisation
Programmation des entrées CA16S
Pour chaque entrée :- Mode fermeture de boucle : entrée non branchée
- Mode ouverture de boucle : entrée strappée au commun
- Mise sous tension → Appui prolongé sur poussoir interne
- Deux bips confirment la mémorisation
