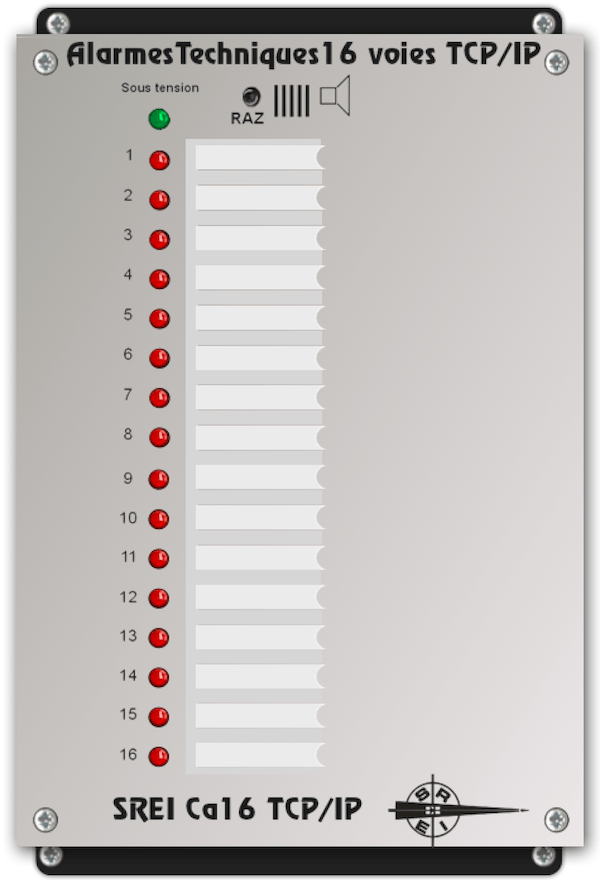

Ce coffret permet de superviser jusqu'à 16 alarmes techniques via réseau Ethernet TCP/IP. Il est conçu pour les applications industrielles, la sécurité des bâtiments ou la détection à distance.
Fonctionnement général
- Les 16 entrées sont reliées à des contacts secs distants via une interface Ethernet.
- Chaque entrée active une LED rouge et est mémorisée jusqu'au réarmement manuel.
- Une LED verte indique l'état de connexion au réseau.
- Un relais de sortie est présent pour un signal général d'alarme ou une perte de liaison.
Caractéristiques techniques
- 16 entrées à contact sec (avec LED dédiées)
- 1 relais de surveillance (NO/NF 200 mA max)
- 1 embase RJ45 Ethernet
- Alimentation : 12 VDC, bornier à vis
- Dimensions : 210 × 150 × 26 mm / Poids : 450 g
Indication d'état
- LED verte clignotante : perte de liaison
- LED verte fixe : liaison Ethernet active
- Alarme active : LED rouge + relais fermé
Programmation
Pour programmer les entrées en ouverture ou fermeture de boucle :
- Sur l'interface 16 entrées Ethernet TCP/IP, raccorder les entrées "ouverture de boucle" au commun.
- Les entrées "fermeture de boucle" doivent rester non connectées.
- Les voyants rouges correspondants s'allument sur le coffret.

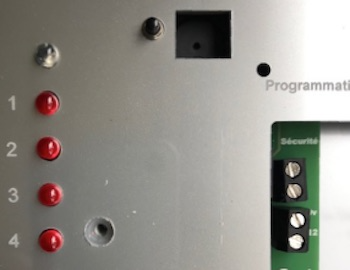

- Introduire un tournevis fin ou un trombone dans le trou de programmation.
- Deux bips signalent l'enregistrement des entrées en mémoire.
Tout changement d'état provoque une alarme, allume la LED rouge associée, déclenche l'alarme sonore et ferme le relais de surveillance. Un poussoir RAZ permet d'arrêter l'alarme sonore, qui reprendra si une autre entrée change d'état.

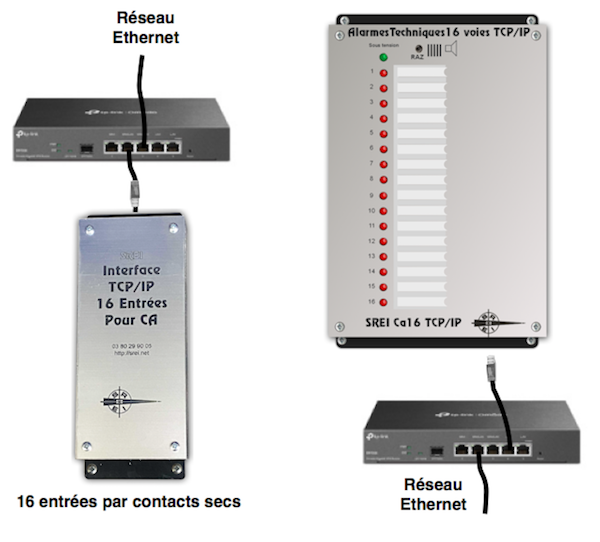

Branchement TCP/IP et CA16 TCP/IP

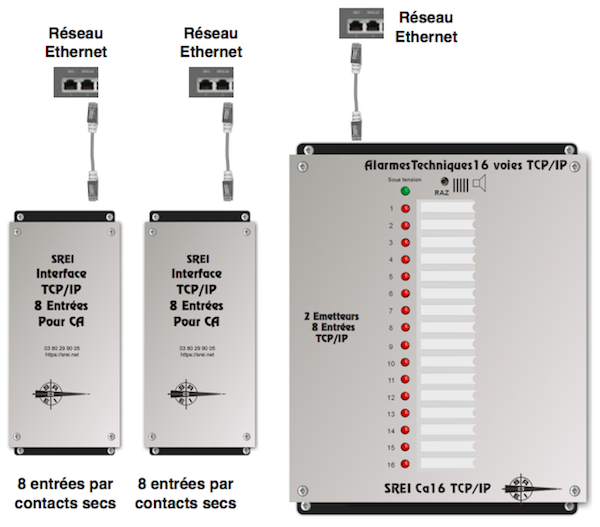

Version avec 2 interfaces 8 voies
- 2 interfaces 8 entrées TCP/IP raccordées
