Coffret alarme CA24 24 entrées techniques
Le CA24 est conçu pour gérer jusqu’à 24 entrées indépendantes dans un boîtier mince et robuste. Compact et élégant, il s’intègre facilement dans des installations professionnelles nécessitant la surveillance de nombreux points d’alarme.
Caractéristiques techniques
Boîtier CA24 : dimensions et construction
Dimensions : 260 x 180 x 26 mm — Poids : 380 g
- Boîtier plexiglas métallisé
- Façade aluminium brossé, gravée laser
- Électronique double face, technologie trous métallisés
Entrées
24 entrées configurables CA24
- 24 entrées indépendantes : ouverture ou fermeture de boucle
- 2 bornes communes
- 2 bornes alimentation 12 Vcc (consommation environ 450 mA)
Sortie
Relais sécurité CA24
- 1 sortie relais sécurité NO/NC
- 500 mA typique sous 24 V — max 800 mA crête

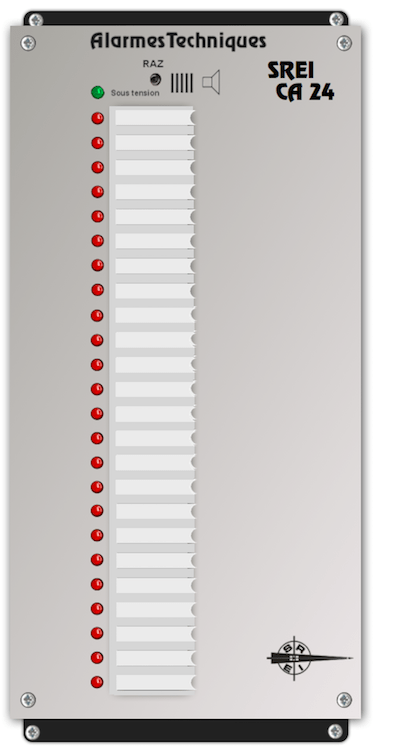

Façade
Signalisation lumineuse CA24
- 1 LED verte “sous tension”
- 1 poussoir pour acquitter le buzzer
- 24 LEDs rouges ultra lumineuses
- 1 buzzer piézo-céramique
- 24 porte-étiquettes
Programmation
Mode configuration des entrées CA24
- Dévisser la façade et poser les straps sur les entrées à surveiller en “ouverture de boucle”
- Mettre sous tension, activer la programmation via le trou prévu
- Deux bips confirment la prise en compte
- Détails programmation :
Fonctionnement
Détection d'alarmes CA24
Une alarme active la LED correspondante, déclenche le buzzer et ferme le relais de sécurité. Le bouton frontal coupe le signal sonore. Le relais revient à l’état de veille lorsque toutes les entrées sont à l’état normal.
Ce coffret peut être adapté à des besoins spécifiques ou des applications particulières : ajout d’entrées ou de sorties, personnalisation du câblage ou des signalisations, intégration de modules de communication (RS232, TCP/IP, Wi-Fi), ou interfaçage avec des équipements existants.
Chaque version sur mesure est conçue en fonction de vos contraintes techniques, qu’il s’agisse de projets industriels, de configurations complexes ou de cahiers des charges de bureaux d’études.
