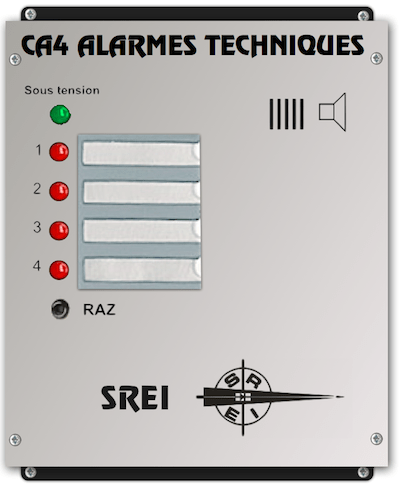

Coffret alarme technique ultra-plat 4 entrées

Coffret alarme technique CA4 4 entrées compactes

Le coffret d'alarme CA4 est une solution compacte, fiable et simple d'utilisation pour la surveillance technique à 4 zones. Grâce à sa faible profondeur de seulement 26 mm, il s’intègre parfaitement dans les armoires ou espaces réduits.

coffret d'alarmes techniques 4 entrées utra-plat

Caractéristiques techniques

Dimensions CA4, boîtier et structure

Dimensions :

120 x 110 x 26 mm — Poids : 180 g
Boîtier en plexiglas métallisé robuste
Façade aluminium brossé gravée au laser
Carte électronique double face, trous métallisés
120 x 110 x 26 mm — Poids : 180 g

Entrées

Entrées CA4 par contact sec

4 entrées programmables : ouverture ou fermeture de boucle
2 bornes communes
2 bornes alimentation 12 Vcc (200 mA)

Sortie

Sortie relais de sécurité CA4

1 relais de sécurité (NO/NC)
500 mA typique sous 24 V, 800 mA max

Façade

Signalisation lumineuse CA4

1 LED verte "sous tension"
1 bouton acquittement alarme sonore
4 LEDs rouges haute luminosité (une par entrée)
1 buzzer piézo-céramique
4 porte-étiquettes

Programmation

Programmation des entrées CA4

Dévisser la façade et positionner les straps selon le type d’entrée
Mettre sous tension, insérer un trombone dans le trou de programmation
2 bips indiquent la réussite
Débrancher et retirer les straps

Fonctionnement

Fonctionnement du coffret CA4

En veille, toutes les zones sont à l’état normal. Lorsqu’un contact d’entrée se ferme, la LED correspondante s’allume, l’alarme sonore retentit et le relais de sécurité bascule. Le bouton RAZ arrête le buzzer. La LED reste allumée tant que l’alarme persiste.

Ce coffret peut être adapté à des besoins spécifiques ou des applications particulières : ajout d’entrées ou de sorties, personnalisation du câblage ou des signalisations, intégration de modules de communication (RS232, TCP/IP, Wi-Fi), ou interfaçage avec des équipements existants.
Chaque version sur mesure est conçue en fonction de vos contraintes techniques, qu’il s’agisse de projets industriels, de configurations complexes ou de cahiers des charges de bureaux d’études.
