Coffret alarme CA48 à 48 entrées techniques
Le modèle CA48 est une centrale d'alarmes techniques à haute capacité, capable de superviser 48 entrées indépendantes. Il offre une compacité exceptionnelle avec une épaisseur de seulement 26 mm, idéale pour les baies informatiques, armoires électriques ou sites industriels.
Caractéristiques techniques
Boîtier ultra-plat CA48
Dimensions : 320 x 220 x 26 mm — Poids : 520 g
- Boîtier plexiglas métallisé robuste
- Façade en aluminium gravée au laser
- Carte double face, finition professionnelle
Entrées
48 entrées configurables CA48
- 48 entrées par contacts secs (NO ou NC)
- 2 bornes communes
- 2 bornes alimentation 12 Vcc (prévoir 600 mA)
Sortie
Relais de sécurité CA48
- 1 sortie relais NO/NC 500 mA (800 mA crête max)

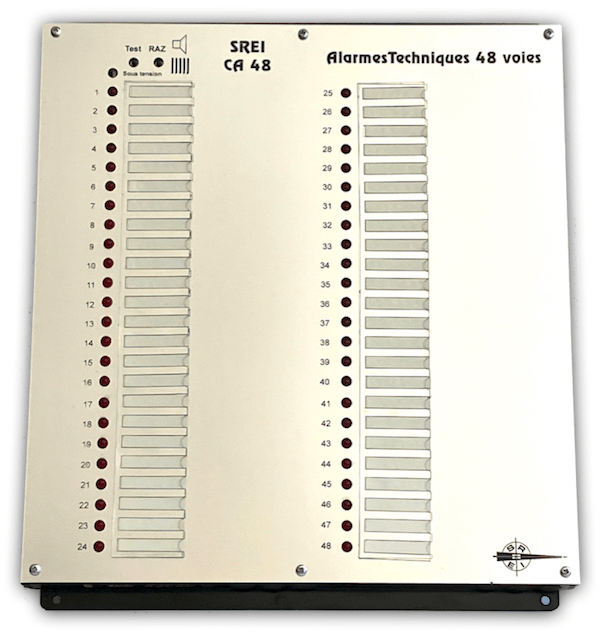

Façade
Affichage et signalisation CA48
- 1 voyant vert “sous tension”
- 1 poussoir de RAZ sonore
- 48 LEDs rouges ultra lumineuses
- 1 buzzer piezo-céramique
- 48 porte-étiquettes
Programmation
Configuration des entrées CA48
- Dévisser la façade et strapper les entrées à programmer
- Insérer un trombone dans le trou de programmation après mise sous tension
- Deux bips confirment la programmation
- Détails programmation :
Fonctionnement
Supervision active CA48
Toute alarme déclenche la LED correspondante, active le buzzer et bascule le relais sécurité. Le bouton de façade coupe temporairement le son mais conserve la LED active jusqu’au retour à l’état normal.
Ce coffret peut être personnalisé pour des environnements techniques exigeants : ajout d’entrées ou de sorties, adaptation du format des signaux, intégration de
modules de communication (RS232, TCP/IP, Wi-Fi), ou compatibilité avec des protocoles spécifiques.
Chaque adaptation est conçue et testée selon vos contraintes industrielles.
