Le coffret d'alarme CA8 combine fiabilité, compacité et robustesse. Il dispose de 8 entrées programmables en ouverture ou fermeture de boucle, dans un format très réduit de seulement 26 mm d'épaisseur, idéal pour les installations dans des armoires ou panneaux exigus.
Caractéristiques techniques
Dimensions : 120 x 110 x 26 mm — Poids : 200 g
- Boîtier ABS noir
- Façade acrylique en aluminium brossé, gravée au laser
- Carte double face haute densité, trous métallisés
Entrées
- 8 entrées programmables : ouverture ou fermeture de boucle
- 2 bornes communes
- 2 bornes alimentation 12 Vcc (200 mA typ.)
Sorties
- 1 relais de sécurité
- 500 mA sous 24 V (max 800 mA crête)

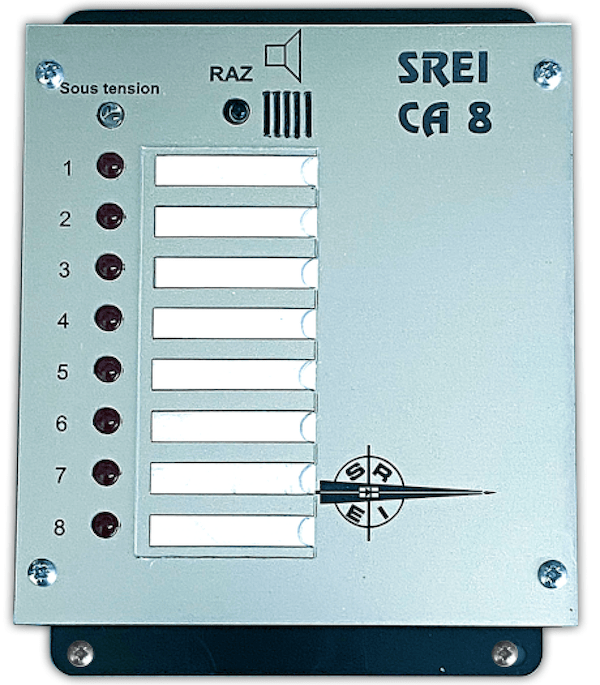

Éléments en façade
- 1 LED verte "sous tension"
- 1 bouton d’acquittement sonore
- 8 LEDs rouges haute luminosité (1 par entrée)
- 1 buzzer piézo-céramique
- 8 porte-étiquettes de zone
Programmation des entrées
Dévisser la façade pour accéder aux straps :
- Les entrées "ouverture de boucle" doivent être strappées au commun
- Les entrées "fermeture de boucle" restent non raccordées
- Alimenter en 12 Vcc, insérer un trombone dans le trou de programmation
- Attendre 2 bips → programmation validée
Fonctionnement
En mode veille, toutes les entrées sont dans leur état normal.
Lorsqu’un contact se ferme, la LED correspondante s’allume, le buzzer retentit, et le relais sécurité s’active.
L'appui sur le bouton RAZ stoppe l'alarme sonore (les LEDs restent allumées jusqu'au retour à la normale).
Ce coffret peut être adapté à des besoins spécifiques ou des applications particulières : ajout d’entrées ou de sorties, personnalisation du câblage ou des
signalisations, intégration de modules de communication (RS232, TCP/IP, Wi-Fi), ou interfaçage avec des équipements existants.
Chaque version sur mesure est conçue en fonction de vos contraintes techniques, qu’il s’agisse de projets industriels, de configurations complexes ou de cahiers des
charges de bureaux d’études
