Le coffret CA8 permet de surveiller jusqu'à 8 alarmes techniques déportées, via une liaison Ethernet TCP/IP. Il est conçu pour une intégration facile dans les installations techniques ou de sécurité.
Avantages de la transmission par TCP/IP
- Contacts secs situés à distance via boîtier interface 8 entrées
- Pas de câblage long ni complexe à travers les bâtiments
- Ajout, déplacement ou extension possible sans modifier l'infrastructure
- Connexion possible via répéteur Wi-Fi ou adaptateur CPL

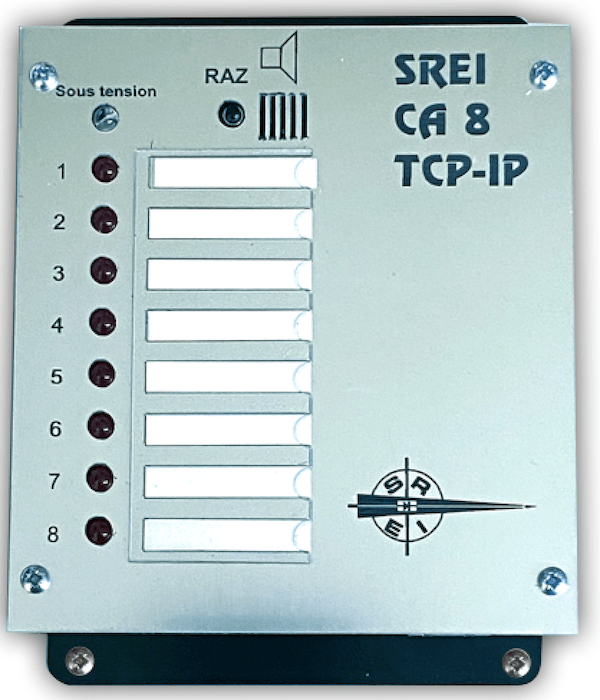

Caractéristiques techniques
- 8 LED rouges pour signaler les alarmes actives
- 1 LED verte "sous tension" avec clignotement si perte Ethernet
- 1 sortie relais (contact sec NO/NF) pour alarme générale
- 1 poussoir de réarmement (RAZ)
- Connexion RJ45 Ethernet
- Alimentation 12 VDC - bornes à vis
- Dimensions : 120 × 110 × 26 mm / Poids : 200 g
Fonctionnement

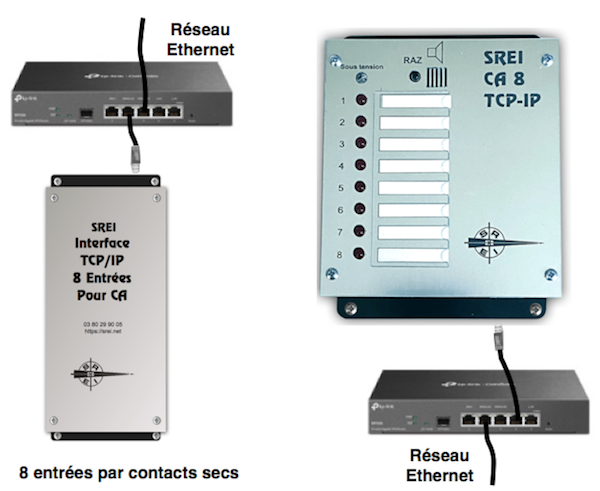

Le coffret CA8 reçoit l'état des entrées à travers une interface Ethernet (voir interface 8 entrées TCP/IP). Il mémorise les alarmes actives, commande un relais de sortie et allume les LED correspondantes. En cas de perte de liaison ou d'alimentation, le relais de surveillance est automatiquement activé.

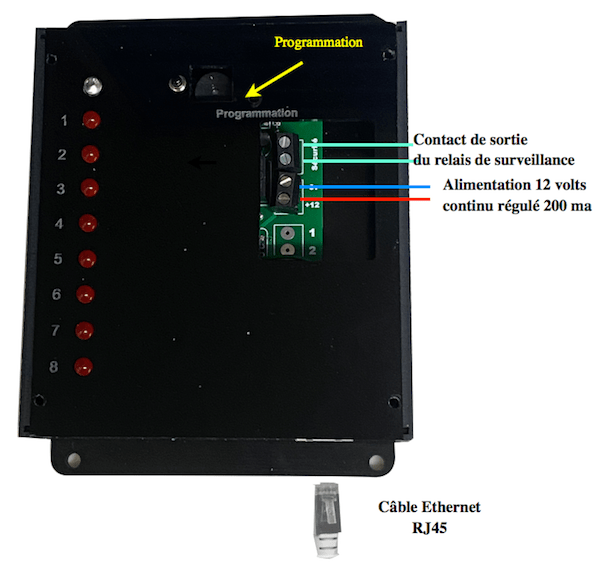

Programmation des entrées
- Connecter les entrées souhaitées au commun sur l'interface
- Observer l'allumage des LED rouges correspondantes
- Introduire un tournevis ou trombone dans le trou de programmation
- Deux bips signalent l'enregistrement des entrées
Ce coffret peut être adapté à des besoins spécifiques ou des applications particulières : ajout d’entrées ou de sorties, personnalisation du câblage ou des signalisations, intégration de modules de communication (RS232, TCP/IP, Wi-Fi), ou interfaçage avec des équipements existants.
Chaque version sur mesure est conçue en fonction de vos contraintes techniques, qu’il s’agisse de projets industriels, de configurations complexes ou de cahiers des charges de bureaux d’études.
