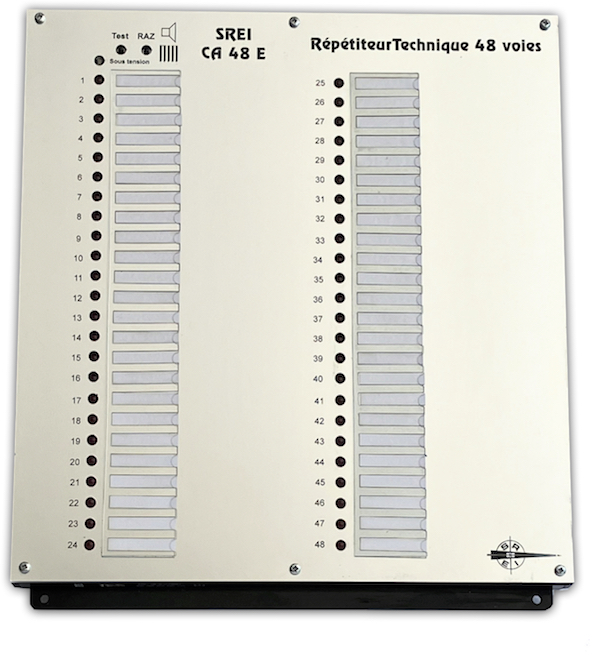

Coffret répétiteur d’alarmes CA48E

Le coffret CA48E est un répétiteur qui déporte à distance les alarmes techniques du coffret CA48. Il permet d’avoir une visualisation identique, jusqu’à plusieurs mètres, à l’aide d’un simple câble RCA (cinch).

Caractéristiques techniques

Présentation générale

• Circuit imprimé double face haute densité à trous métallisés
• Coffret ABS & plexiglas, très compact
• Dimensions : 270 × 290 × 25 mm (hors tout : 270 × 310 × 25 mm)
• Entraxes de fixation : 240 × 300 mm
• Façade acrylique finition aluminium gravée au laser
• Poids : 1000 g

Entrées

• Borne double pour alimentation 12 Vcc (400 mA typique)
• Prise RCA d’entrée connectée au coffret CA48

Sorties

• Sortie jack (contact sec) pour klaxon supplémentaire
• Borne double (contact sec sécurité) : 500 mA typiques sous 24 V

Façade

• 1 LED verte d'alimentation
• 1 poussoir acquittement sonore
• 1 poussoir test de contrôle des LED
• 48 LED rouges haute luminosité (une par zone)
• 1 buzzer piézo-céramique
• 48 porte-étiquettes (personnalisables)

Fonctionnement

Le CA48E s’active automatiquement à la réception des signaux du coffret CA48. En cas d'absence de communication (ligne coupée ou coffret CA48 hors tension), toutes les LED clignotent et l’alarme sonore est déclenchée.

Lorsqu’une ou plusieurs alarmes sont détectées, les LED des zones concernées s’allument, un signal sonore retentit, et le contact de sécurité se ferme.

Le bouton "RAZ" permet de couper localement le buzzer.
En veille (aucune alarme détectée), le relais de sécurité reste ouvert.

La sortie jack sur le dessus peut déclencher un klaxon déporté. Les relais supportent jusqu’à 200 mA sous 24 Vcc.

Ce coffret peut être adapté à des besoins spécifiques ou des applications particulières : ajout d’entrées ou de sorties, personnalisation du câblage ou des signalisations, intégration de modules de communication (RS232, TCP/IP, Wi-Fi), ou interfaçage avec des équipements existants.
Chaque version sur mesure est conçue en fonction de vos contraintes techniques, qu’il s’agisse de projets industriels, de configurations complexes ou de cahiers des charges de bureaux d’études.
